| 加工定制：是 | 品牌：潽湶涌 | 型号：HDYX-A |
| 测量范围：不定 | 外形尺寸：100*100mm | 工作环境：A级 |
| 温度范围：（+4~+95）℃ | 温差范围：（+3~+75）℃ |
一、产品简介

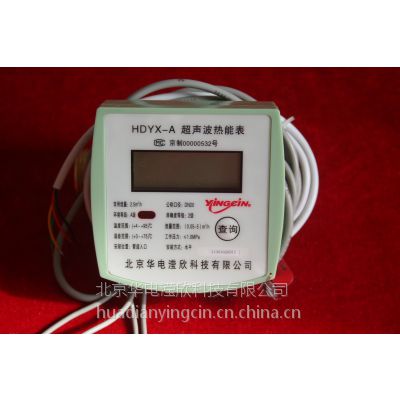

超声波热能表：
它是利用超声波在流动的流体中传播时，顺水流传播速度与逆水流传播速度差计算流体的流速，从而计算出流体流量。对介质无特殊要求；流量测量的准确度不受被测流体温度、压力、密度等参数的影响。具有分仪外挂式结构，安装位置无要求，可水平、垂直任意安装。压损小，不易堵塞，精度高等特点。可广泛应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。
二、产品优势
1. 分仪采取外挂式结构，既可安装管道上，又可外挂于墙壁，
方便查看亦可在管井中水平、垂直方向安装。
2. 温度测量精度高，使用寿命长。
3. 既可计量热量，又可计量冷量，也可冷热量同时计量。安装在进水、回水两用；
4. 直通式声波通道，信号不受干扰；
不受介质中杂质、化学物质和磁性材料影响；
流量计发出与流量成正比的脉冲信号。
5. 一对温度传感器给出表示温度高低的模拟信号。
6. 利用积算公式算出热交换系统获得的热量。
动态流量补偿算法，实现流量的***测量,
智能化的计量自诊断和监控功能；
7. 使用高容量锂电池结合***功耗设计静态工作电流小于8微安，工作寿命在5年以上；
也可安装我公司匹配的电源箱，直接连接电源，不用在更换电池节省人力物力。
8. 可选用M-bus或RS485接口，实现数据远传、实时监控流量数据，
根据实时的数据，可调节温度，节省能源。
9. 可和本公司生产的智能控制阀配合，实现预付费。
付费后自动开阀，没费后自动关阀。
三、产品参数
型号 | 公称通径 | 流量 | 常用流量 | 最小流量 | 流量传感器接口尺寸 | 表体高度 | 表体重量(kg) | |
DN（mm） | qs(m3/h) | qp(m3/h) | qi(m3/h) | 无接管长度 | 带接管长度 | |||
DN15 | 15 | 3 | 1.5 | 0.03 | 110 | 215 | 145 | 0.6 |
DN20 | 20 | 5 | 2.5 | 0.05 | 130 | 235 | 150 | 0.7 |
DN25 | 25 | 7 | 3.5 | 0.07 | 160 | 280 | 160 | 1.5 |
DN32 | 32 | 12 | 6 | 0.12 | 180 | 305 | 180 | 1.8 |
DN40 | 40 | 20 | 10 | 0.20 | 200 | 328 | 190 | 2.5 |
流量读数(m3) | 999999.99 | |||||||
热量读数(kW·h) | 99999999 | |||||||
环境等级 | A级 | |||||||
准确度等级 | 2级 | |||||||
工作压力 | 1.6MPa | |||||||
温度范围 | +4～ +95℃ | |||||||
温差范围 | +3～ +75℃ | |||||||
温度分辨率 | 0.01℃ | |||||||
防护等级 | IP67 | |||||||
环境温度 | B类 -20 ～ +55℃ | |||||||
安装方式 | 水平安装 或 竖直安装 | |||||||
热（冷）载体 | 水 | |||||||
